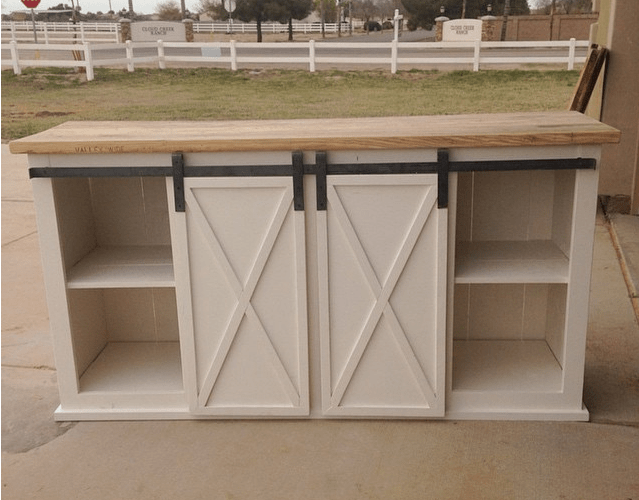

Bu sürgülü kapısı olan konsolun projesini sizlere paylaşmak istiyoruz. Muhteşem görünümü olan bu konsolu planları inceleyerek kolay şekilde yapabilirsiniz.

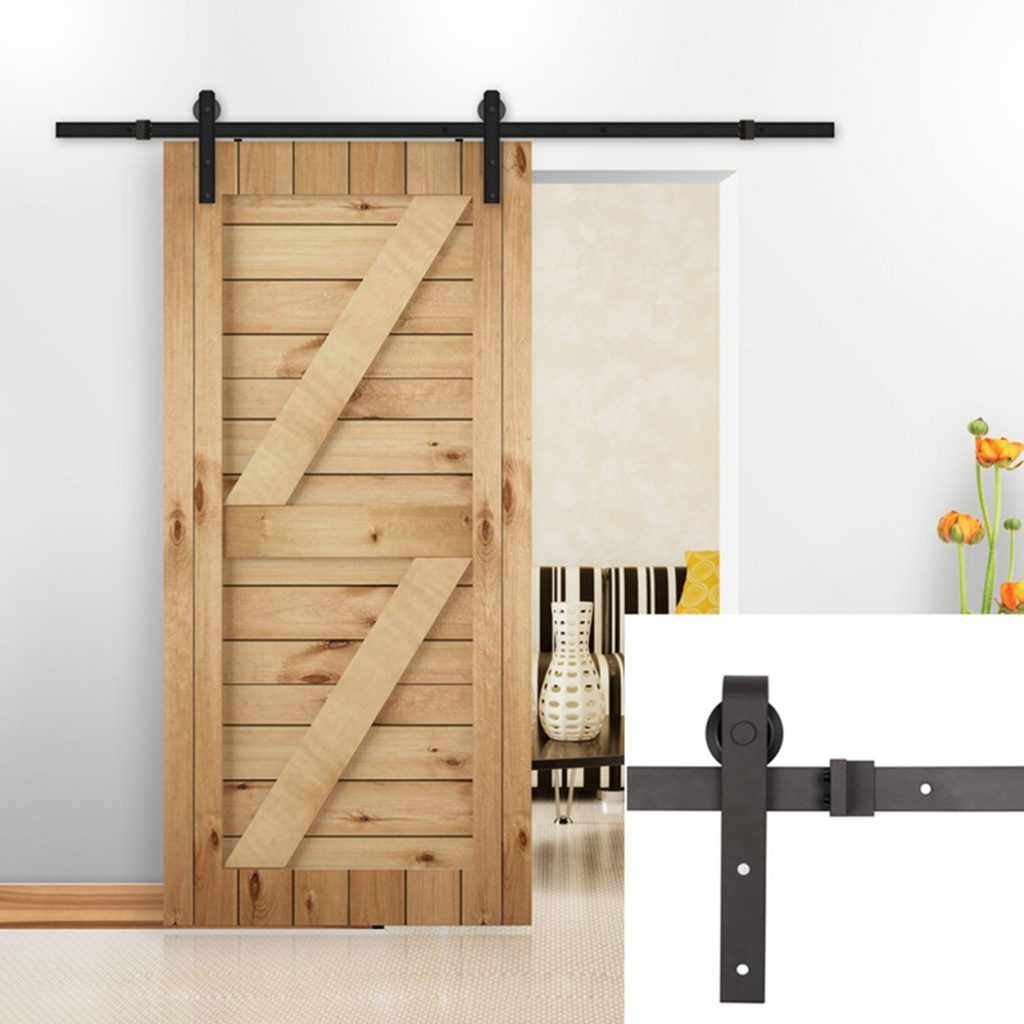

Öncelikle yukarıda resmini paylaştığımız sürgülü kapı mekanizmasını temin etmeniz gerekmektedir.

Sürgülü Kapısı Olan Konsolun Planı

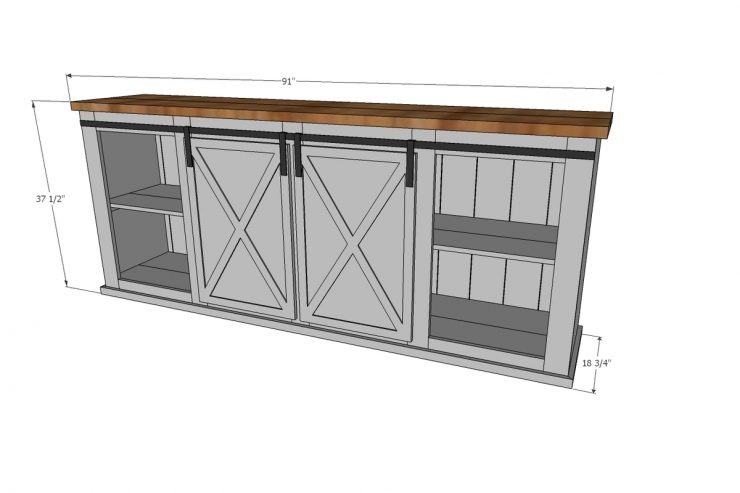

Boyutlar

Plan yukarıda gösterilen boyutlardadır. Yükseklik ve genişlik değiştirilebilir.

Hazırlık

Alışveriş listesi

• 2 tane 2×10 ebatında 2,5 metre uzunluğunda tahta
• 2 tane 1×8 ebatında 2,5 metre uzunluğunda tahta
• 2 tane 1×10 ebatında 2,5 metre uzunluğunda tahta
• 1 yaprak 1/4″ kalınlığında kontrplak veya sunta (arka için)
• 3 tane 1×2 ebatında 2,5 metre uzunluğunda tahta
• 4 tane 1×4 ebatında 2,5 metre uzunluğunda tahta
• 6 tane 2×3 ebatında 2,5 metre uzunluğunda tahta
• 2 tane 17-1/4″ x 36″ dolap kapağı için panel
• Sürgülü kapılar için donanım

Ortak Malzemeler

• 6,4cm uzunluğunda vida
• 5,75cm uzunluğunda çivi
• Ahşap Tutkalı
• Ahşap Dolgu Maddesi

Kesim Listesi

Çerçeveler

• 4 tane 2×3 ebatında tahta 84″ uzunluğunda
• 4 tane 2×3 ebatında tahta 17″ uzunluğunda
• 4 tane 2×3 ebatında tahta 14″ uzunluğunda

Yanlar

• 2 tane 3/4″ kalınlığında sunta veya kontrplak 36″ x 17-1/4″ ebatında

Ön Taraf Çerçeve

• 5 tane 1×4 ebatında 36″ uzunluğunda tahta
• 8 tane 1×4 ebatında 17-3/4″ uzunluğunda tahta

Raflar

• 2 tane 1×8 ebatında 87″ uzunluğunda tahta
• 2 tane 1×10 ebatında 87″ uzunluğunda tahta

Orta Raf Destekleri ve Kelepçeleri

• 5 tane 1×2 ebatında 14″ uzunluğunda tahta
• 5 tane 1×2 ebatında 17″ uzunluğunda tahta

Arka

• 1/4″ kalınlığında kontrplak parçaları 36″ uzunluğunda

Alt Döşeme

• 1 tane 1×2 ebatında 90″ uzunluğunda tahta – her iki uç 45 derecede kesilmiş, paralel DEĞİL, en uzun nokta ölçümü
• 2 tane 1×2 ebatında 18-3/4″ uzunluğunda tahta – 45 derecede tek uç kesilmiş, en uzun nokta ölçümü

Üst

• 2 tane 2×10 ebatında 91″ uzunluğunda tahta
• Kapılar 20″x 30″ ebatına uyacak şekilde kesilmiştir

Araçlar

---

Genel talimatlar

Lütfen bu projeye başlamadan önce tüm planı okuyun. Güvenli şekilde inşa etmek için gerekli tüm önlemleri alın. Çapak veya kirden arındırılmış temiz ve düz bir yüzeyde çalışın. Daima düz tahtalar kullanın. Her adımdan sonra kareyi gönye ile kontrol edin. Vidaları takmadan önce daima önceden delik açın. Daha güçlü bir tutuş için tutkal kullanın. Kurumuş tutkal boya tutmayacağından, ahşaptaki fazla tutkalı silin. Güvende olun, eğlenin ve ihtiyacınız olursa yardım isteyin. İyi şanslar!

Talimatlar

Adım 1

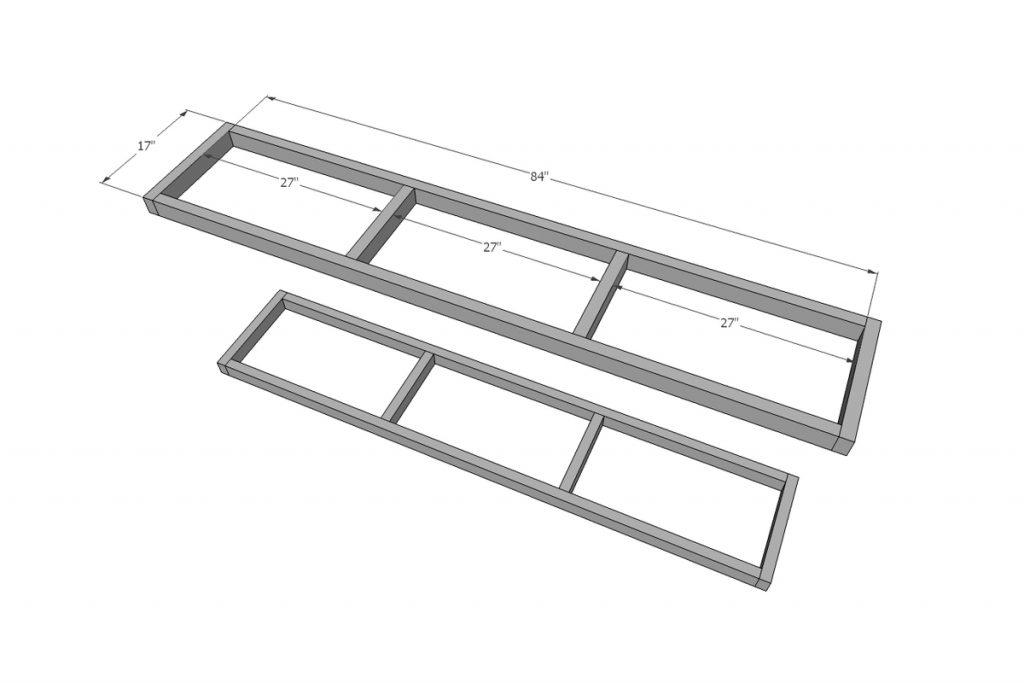

2×3 ebatlı tahtalardan iki çerçeve oluşturun. Tüm planın ana desteği bu olduğundan çerçeveler birbirine vidalanmalıdır. 6,4 cm uzunluğunda vida veya daha uzun vidalar kullanın. Kreg Jig kullanıyorsanız vidalarınızın uzunluğu 3,8 cm ve 6,35 cm olmalıdır. Ek yerlerini yapıştırmayı unutmayın. Burada mükemmel olma konusunda endişelenmeyin, çerçeve iş bitince gözükmeyecek.

Adım 2

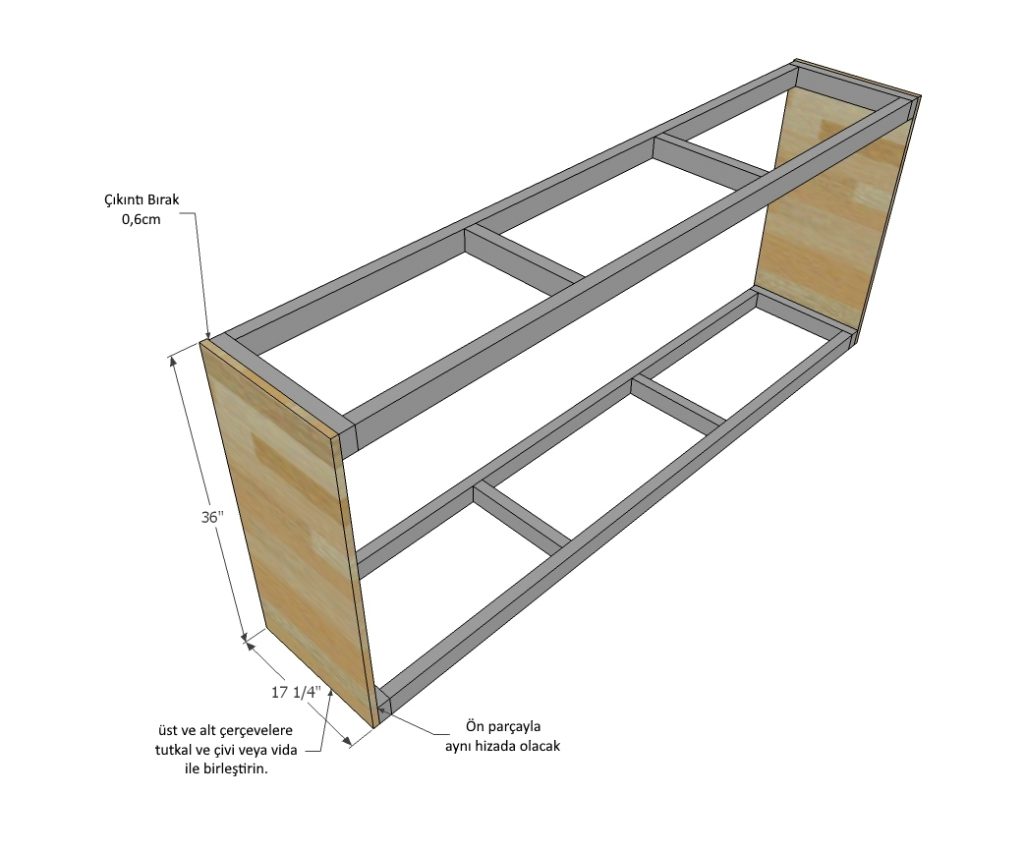

Yan panelleri çerçeveye birleştirin. Bu plan, 17-1/4″ genişliğindeki projenin panellerine uyacak şekilde tasarlanmıştır. Burada herhangi bir malzeme, kontrplak veya geri dönüşüm ahşap kullanabilirsiniz. Bunları çerçevelere vidalamanızı tavsiye ederim, ancak çivi ve tutkal da kullanabilirsiniz. Çiviler en az 3,2 cm uzunluğunda olmalıdır. Arka kısma takılan parçayı gizlemek için yan parçalar arkaya doğru 0,6 cm çıkıntılı olmalıdır. (arka parçayı sonraki adımlarda takacağız).

Adım 3

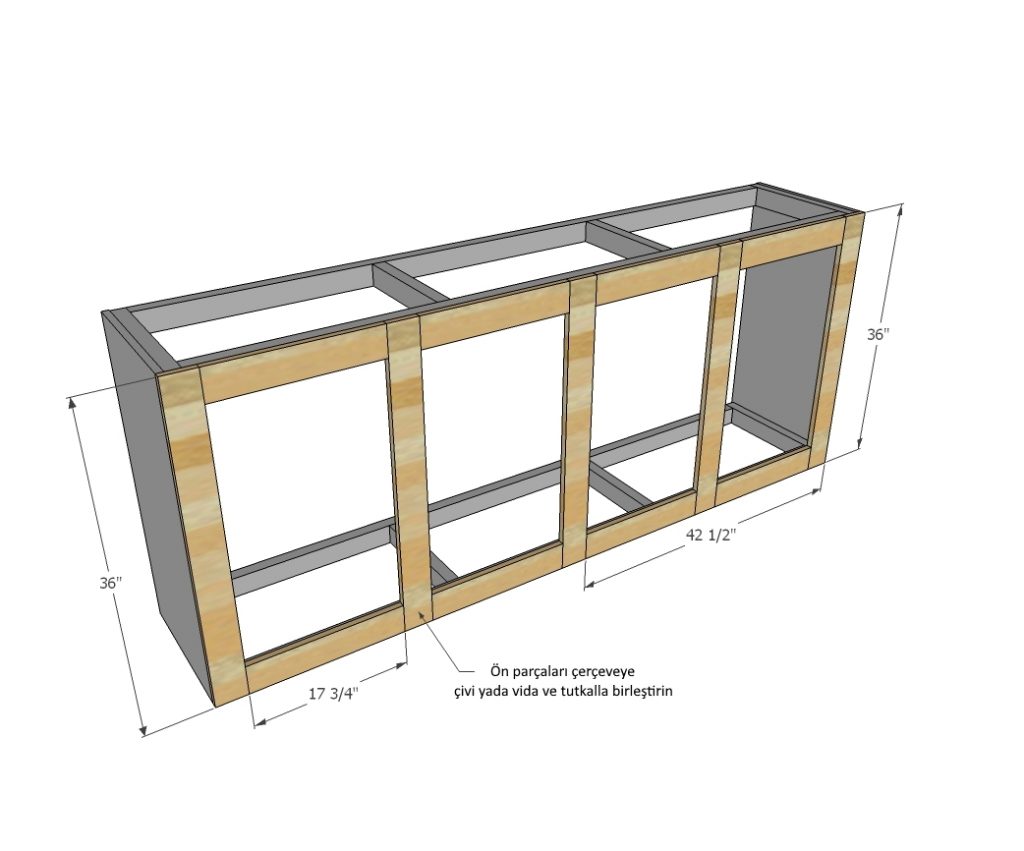

Ön parçaları takın. Tüm ön parçaları çerçeveye yerleştirin ve yapıştırın, çivi yada vida ile takın. Çiviler en az 3,2 cm uzunluğunda olmalıdır.

Adım 4

Alt rafları çerçeveye yerleştirin. 3,2 cm’den daha uzun çivilerle çivi çakın ve yapıştırın. Levhalar arasında bir boşluk olabilir. (kenarlar 0,6 cm geri).

Adım 5

Adım 6

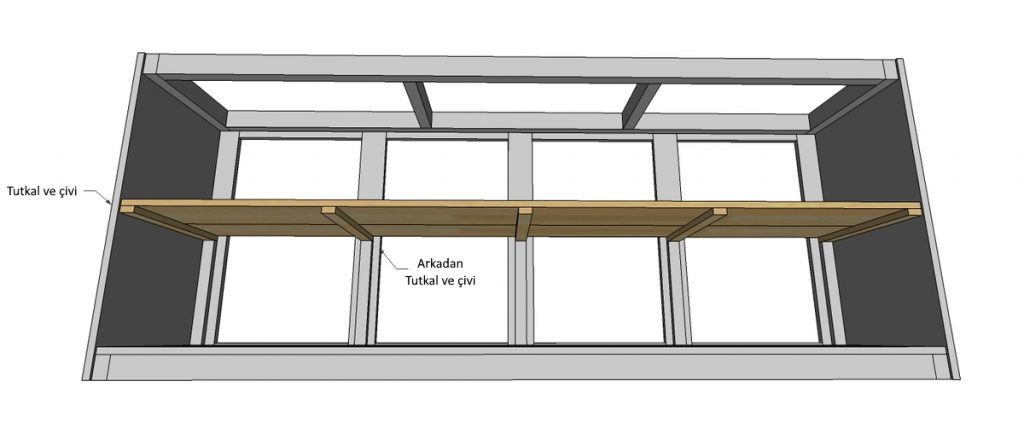

Rafı, raf tahtalarını altına takılan parçalara birleştirerek oluşturun. Tutkal sürün ve 3,2 cm çivi ile birleştirin. Ortada boşluk olabilir.

Adım 7

Rafı konsolun içine yerleştirin ve yerine sabitlemek için dış taraftan çivileyin.

Adım 8

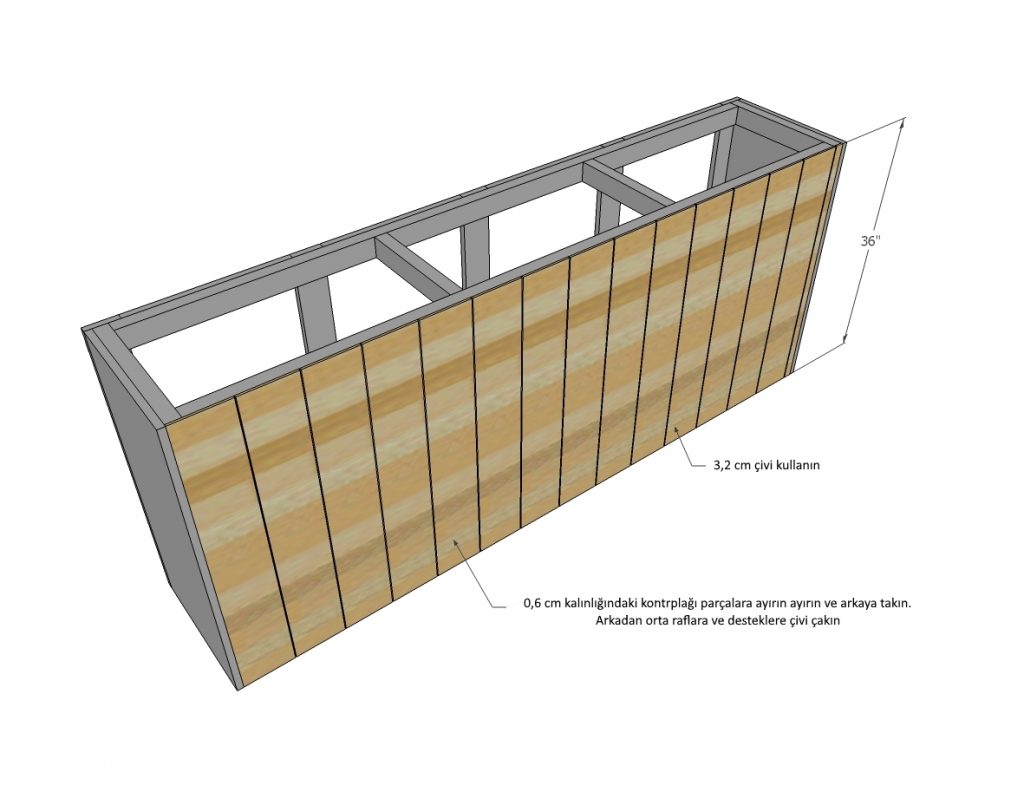

Konsolun arkasına takacağınız 0,6 cm kalınlığındaki plakayı tahta görünümü elde etmek için şeritler halinde kesip tek tek arkaya takın.

Adım 9

Alt kısma takılan 1×2 ebatındaki tahta köşelerinden 45 derece kesilmiştir. Tahtayı sabitlemek için tutkal ve çivi kullanın.

Adım 10

Üst tahtaları çerçeveye 6,4 cm veya daha uzun vidalar ile takın. Konsolun arkasıyla üste takılan parça aynı hizada olmalıdır. Yan ve ön kısımlar eşit şekilde çıkıntılı olmalıdır. İpucu: Üste takılan tahtaları önceden boyayabilirsiniz.

Adım 11

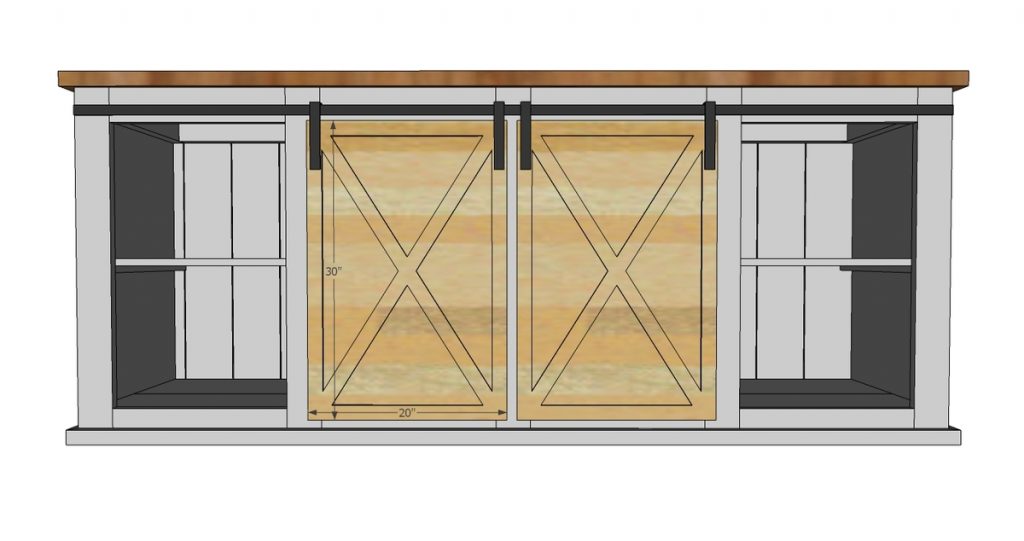

0,6 cm kalınlığındaki kontrplak kapılara, yukarıda gösterildiği gibi çıtalar ile şekil verilebilir. Kapının şeklini daha farklı şekillerde yapabilirsiniz. Karar size kalmış. Sürgülü kapı mekanizmasını da monte edip konsolunuzu bitirebilirsiniz.

Bitirme Talimatları

Hazırlık Talimatları

Tüm delikleri ahşap dolgu ile doldurun ve kurumaya bırakın. Gerektiği kadar ek kat ahşap dolgu uygulayın. Ahşap dolgu tamamen kuruduğunda 120 numara zımpara kağıdı ile zımparalayın. Talaş kalıntılarını temizleyin. Projeyi nemli bir bezle silerek temizleyin. Kullanacağınız boyayı konsola uygulamadan önce nasıl görüneceğini önceden bir parça ahşap parçası üzerine sürüp gözlemleyin. Boyanın rengi içinize sindiğinde astar atın ve boyayın. Ahşap cilası ile işinizi bitirin.
